Magna-Mike 8600

---

【測量原理】

Magna-Mike儀器的操作非常簡單。測量時，在被測材料的一側按住或移動磁探頭，在材料的另一側放上或在容器里放入一個小目標鋼珠（或目標圓盤、目標鋼線）。探頭的霍爾效應傳感器測量探頭端部到目標鋼珠的距離。測出的距離即刻被作為厚度讀數以容易辨讀的數字形式顯示在屏幕上。

新的特性

? 三種堅固耐用的新型探頭設計： --平直型、直角型和薄型關節式 ? 可更換防磨端 --標準型、鑿尖型及加強型防磨端（僅用于86PR-1和86PR-2） ? 更多的目標選擇 --4.76毫米和6.35毫米的目標磁珠 --直徑為1.14毫米和0.66毫米的鋼線目標 ? 更大的厚度測量范圍，可達25.4毫米 ? 更大的彩色VGA顯示 ? RS-232、USB和VGA輸出

? 快速測量更新率：60 Hz ? 容量擴充了的字母數字式數據記錄器 ? 保存校準文件，并可調用所存儲的校準文件 ? 可將文件以.txt和CSV格式導出到microSD卡中 ? 新附件盒（校準盒） --標準試塊，厚度可達9.1毫米 --擴展的范圍，可達25.4毫米 --圓盤目標盒 --鋼線目標盒 --薄型探頭盒

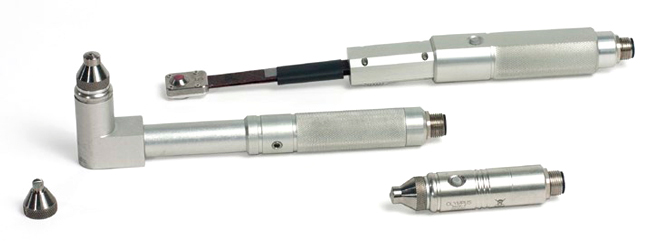

三種新型探頭

可拆卸標準防磨端 86PR1-WC	可拆卸加強型防磨端 86PR1-EWC	可拆卸鑿尖型防磨端 86PR1-CWC	86PR-3薄型 關節式探頭

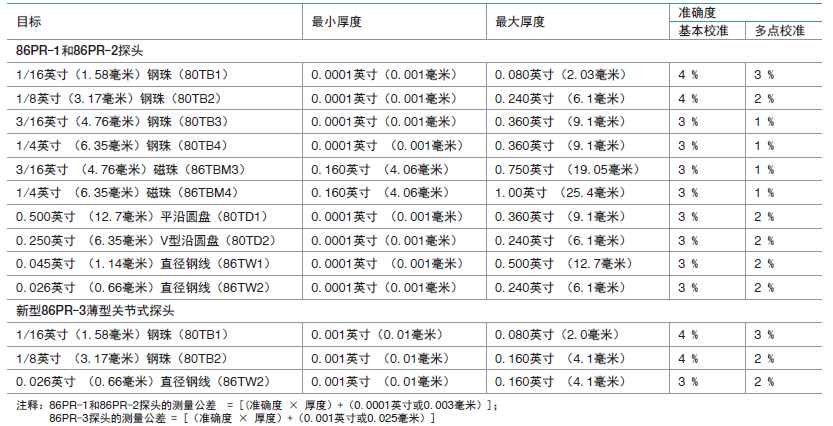

測量的厚度范圍在0.001毫米到25.4毫米之間

Magna-Mike測厚儀為用戶提供了更多的目標選項，以加強儀器的測量性能。

數據記錄器

1）內置字母數字式數據記錄器

Magna-Mike測厚儀裝有一個基于文件的擴展型字母數字式數據記錄器，用于方便地存儲和傳輸厚度讀數。
數據記錄器可以在下述4種標準文件格式下存儲厚度讀數：增量型、序列型、帶自定義點的序列型，及兩維柵格型。
可使用WINXL直接將數據以單獨發送形式或文件發送形式傳送到Excel電子數據表中
將數據發送到其它SPC程序中
USB和RS-232兩個輸出
將文件以.txt格式或CSV格式導出到可插拔microSD卡中
生成機載報告

2）直接與Excel電子數據表接合 Magna-Mike 8600測厚儀帶有RS-232和USB輸出，可使儀器將數據直接傳送到Excel電子數據表中。內置WINXL接口程序可以單獨發送形式或文件發送形式傳送厚度讀數。

Magna-Mike 8600測厚儀的應用

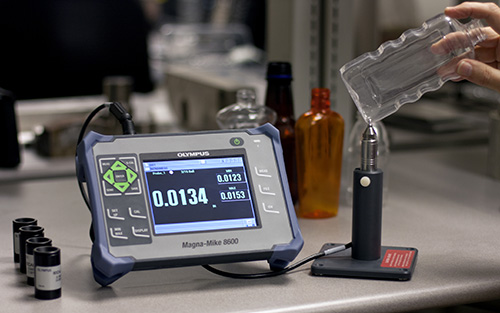

	塑料瓶、玻璃瓶及包裝容器 在測量塑料容器厚度的應用中，用戶只需簡單地將小目標鋼珠放入容器中。貼附于容器外側的磁探頭便會吸引目標鋼珠。探頭在容器外表面或關鍵性的圓角處移動時，小鋼珠也會隨著探頭移動。在*小模式下，測厚儀將連續顯示出當前厚度值和*小厚度值。
	汽車中的撕裂接縫 Magna-Mike 8600在與標準探頭、兩個目標圓盤的一個圓盤，及一個可替換鑿尖型防磨帽配套使用時，可完美地適用于大多數汽車撕裂接縫的檢測應用，因為這類測量需要在細小的通道或凹槽中進行。

航空航天及其它領域中的應用 Magna-Mike已被成功地應用于航空航天領域的質量控制程序中，對由復合材料及非鐵性材料制成的航空航天器的各個部件進行測量。目標鋼線可被插入到渦輪葉片的冷卻孔中，而較大的磁性目標鋼珠可用于測量厚達25.4毫米的噴氣式引擎。

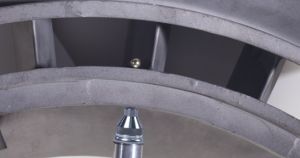

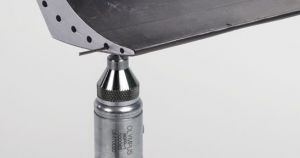

對24.1毫米的航天器鑄件進行測量	使用目標鋼線對渦輪葉片進行測量
