用于檢測和調整直線度、準直度、垂直度、平行度、平面度、直角度與水平度

---

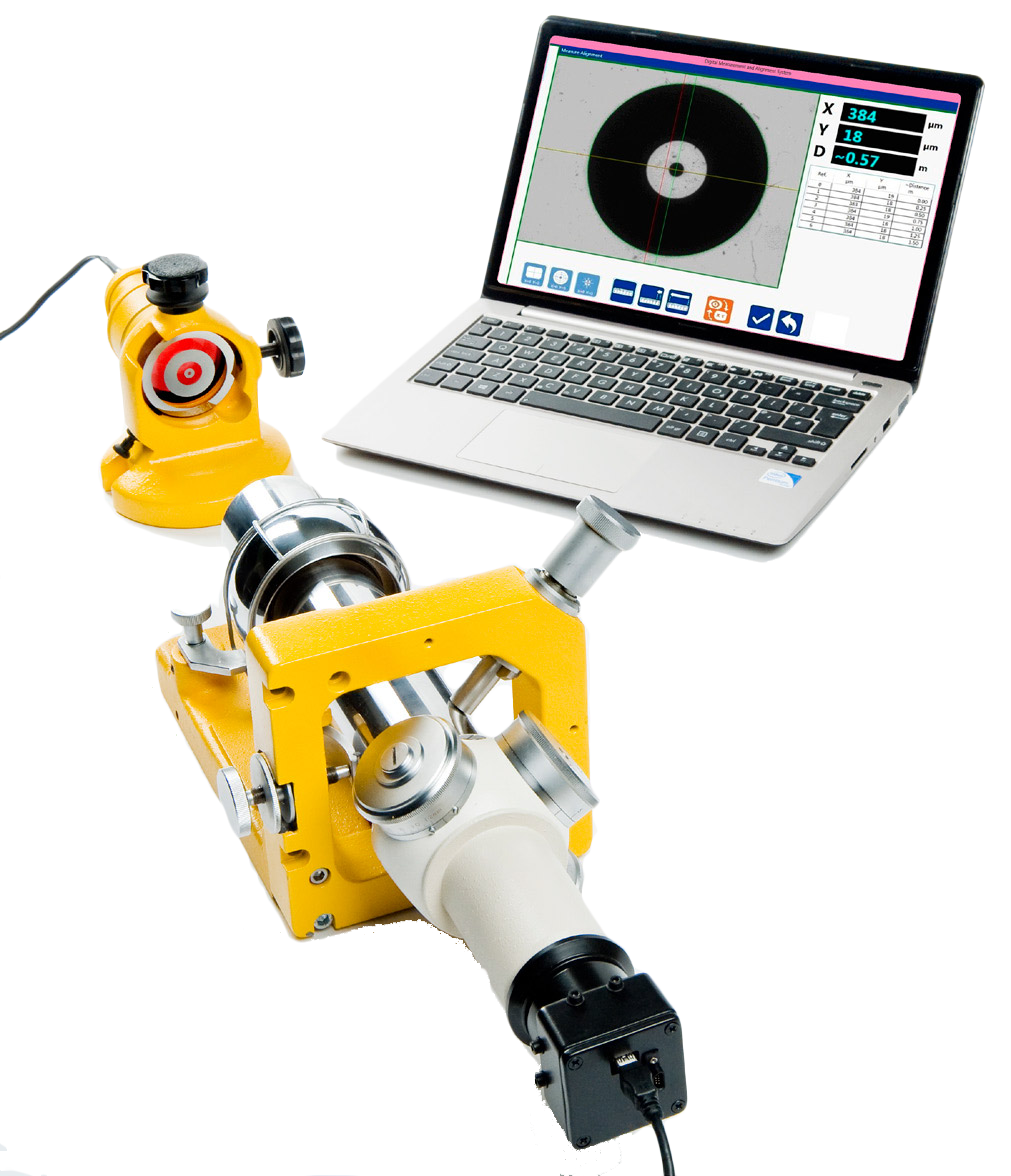

通過CCD顯示可自動計算X 和Y方向的位移量使其在超過30 米以外的測量精度達到0.05mm 。CCD顯示在難以尋找和接近被測件的情形下特別有用。泰勒霍普森的一系列精密目標和多種附件進一步增強了系統的功能且擴大了測量范圍，因而該多功能性的系統可適應多種多樣的實際應用。

這些儀器甚至可在非?？量痰沫h(huán)境下提供精密性，同時保持所需的穩定性。測量參數包括準直度、平行度、垂直度、水平度/ 平面度和直 線度等，應用于從螺旋槳軸軸承的準直調整到飛機框架的準直對齊等。

? 機械與光學的同軸度小于6um ? 光視線與機械軸間的平行度小于3角秒 ? 精密圓柱基準桿裝夾容易 ? X 、Y方向的位移量通過一個CCD 來顯示 ? 多種多樣的附件有助于準直調整與測量

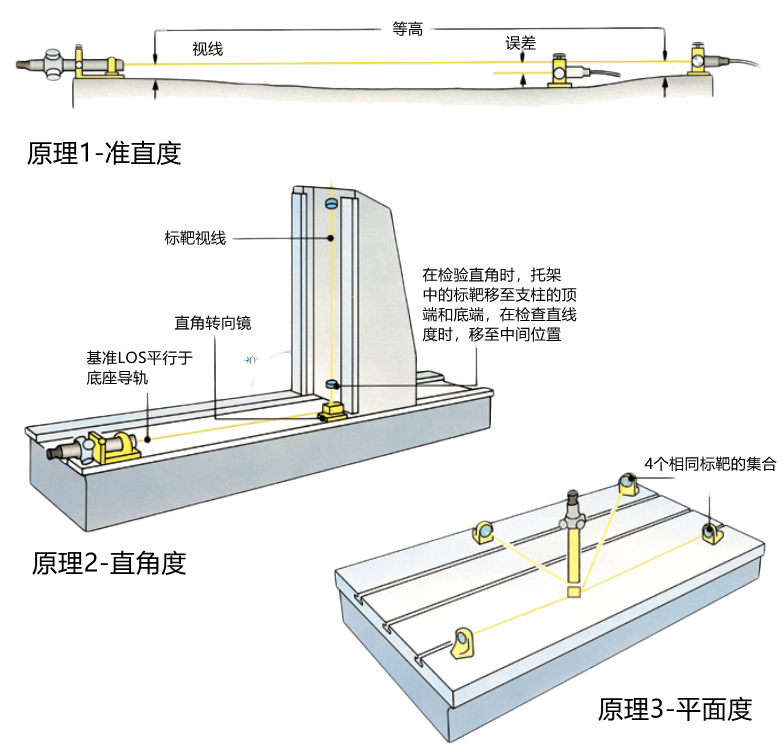

準直原理 測微準直望遠鏡系統的基本測量原理有準直度、直角度、自準直、和直反射，它能夠產生從零到無窮遠的直線視線。這就是所有測量的基本參考線。 要測量直角度，需要使用五棱鏡將直線正好轉向90°。此外還要使用類似的旋轉五棱鏡來生成用于測量平面度的平面。 望遠鏡能夠進行自準直和自反射，利用反光鏡標靶進行直角度和角度測量。 測微準直望遠鏡的附件齊備，能夠將望遠鏡、標靶和棱鏡固定在相應的工件上。

測微準直望遠鏡系統

● 簡單易用
● 功能豐富，適應性強
● 提升產品性能
● 安裝可靠、準確
● 減少保修和維護費用
● 堅固、可靠、便攜
● 可數字化
