影像可以實現三維幾何尺寸測量外，我們還可以選用TTL激光、接觸式探針或微型探針將其配置成高性價比的多元傳感的影像測量系統。Flash CNC300系統Z軸方向的測量范圍可達250mm，即使在安裝了旋轉臺以實現四軸測量功能的情況下，也能夠裝載大型工件。

	■ 革新的機械設計 特殊的其他類似行程的機型更為緊湊。 ■ 可靠的精度 精密機械確保了穩定的軸向直線度和垂直度，其所有的機械結構設計令系統滿足嚴格的空間精度要求。 ■ 功能強大的測量軟件 Flash CNC 300擁有強健而又便于操作的 Meausre-X®測量軟件。也可選用MeasureMind 3D多元傳感測量軟件，實現完整的三維測量功能。

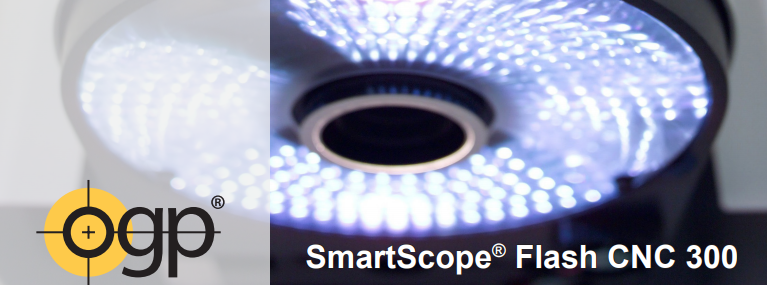

■ 多功能的照明系統 輪廓照明技術采用了LED陣列組成的綠色背光，當平臺沿X軸方向移動時就會追蹤到光學系統。另外，TTL同軸照明以及OGP所有的SmartRing LED環光，都是Flash CNC的標準配置。	■ 精密的光學 Flash CNC300配備了高品質的12:1變焦鏡，在其整個聚焦范圍內保持了優異的光學性能。AccuCentricTM變焦鏡在每次放大倍率改變后都會重新進行校準，確保系統一直維持在很好的精度。

標準配置
測量范圍(XYZ)	300x 300x 250 mm
測量系統尺寸(LWH)	80 x 85 x 80 cm，160kg
木箱包裝尺寸(LWH)	150 x 112 x 115 cm，192kg
XYZ光柵尺分辨率	0.5μm
馬達驅動	直流伺服馬達驅動，四軸操縱桿控制((X, Y, Z, 變焦)
工作臺	平臺帶有夾具孔, 鍍硬膜層且陽極氧化,，可拆卸平板玻璃,，30kg承載力
機械設計	OGP所有的“升降橋”結構，在緊湊的設備尺寸中實現大行程XYZ測量
變焦鏡	12:1 AccuCentric® 自動校準變焦鏡, 校準位置可高達25個
攝像機	高分辨率彩色CCD，768x 494象素陣列
照明	OGP所有，與數字光圈相匹配的LED背光(綠光), LED同軸表面光(白光)，8扇區8環SmartRing?LED環光(白光)
影像處理	10:1次象素分辨率，256灰色級
電力要求	115/230vac，50/60Hz，1Ф , 600W
額定溫度	18-22℃ + 1℃/小時,30-80%濕度(無冷凝水),振動<0.001克,低于15HZ
操作環鏡	15-30℃
測量軟件	OGP Measure-X
保修期	1年

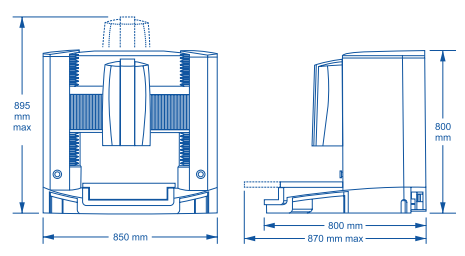

設備尺寸圖
